Cum poate un AHU maritim să ofere performanțe de încredere HVAC în cele mai solicitante medii de bord

Marine Ahusistemele sunt esențiale pentru menținerea stabilă a temperaturii, umidității, ventilației și calității aerului la bordul navelor și a instalațiilor offshore. În calitate de producător din China de echipamente HVAC marine,HISURPdezvoltă soluții personalizate de AHU marine cu protecție la coroziune de calitate marine, rezistență la vibrații, instalare flexibilă și control inteligent pentru mediile maritime solicitante.

O unitate de tratare a aerului maritim trebuie să funcționeze în condiții care sunt semnificativ mai dificile decât cele găsite în clădirile comerciale convenționale. Pulverizarea salină, umiditatea ridicată, vibrațiile, mișcarea vasului, spațiul de instalare limitat și condițiile de operare în continuă schimbare impun toate cerințe suplimentare pentru echipamentele HVAC.

UTA marină de la HISURP este proiectată în jurul acestor cerințe. Sistemul poate suporta configurații cu apă rece, expansiune directă (DX) și recuperare de căldură, încorporând în același timp izolarea vibrațiilor, protecție împotriva coroziunii de calitate marină, control inteligent și opțiuni flexibile de montare. În funcție de configurație, sistemul asigură un debit de aer de la 1.000 la 50.000 m³/h, o capacitate de răcire de la 5 la 300 kW și o capacitate de încălzire de la 3 la 200 kW.

Cuprins

• Ce este un AHU maritim?
• De ce au nevoie navele de unități specializate de tratare a aerului?
• Care sunt caracteristicile cheie ale unei UTA marine?
• Specificațiile tehnice ale UTA marine pe scurt
• Unde pot fi utilizate sistemele AHU maritime?
• Cum ar trebui să alegeți o UTA marină?
• Cum afectează calitatea AHU marine funcționarea pe termen lung?
• Întrebări frecvente despre Marine AHU
• Concluzie

Ce este un AHU maritim?

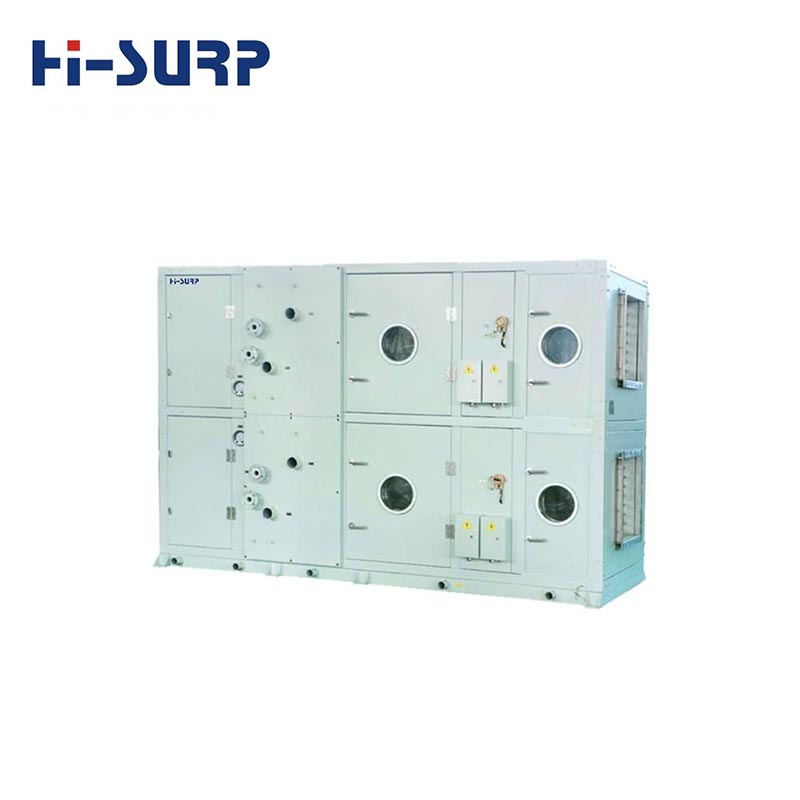

O AHU marină, sau unitate de tratare a aerului marin, este un sistem HVAC conceput pentru a condiționa și distribui aerul în nave, platforme offshore și alte instalații marine. Spre deosebire de AHU comerciale standard, modelele marine trebuie să se adapteze la mișcarea navei, vibrațiile, aerul încărcat cu sare, umiditatea, spațiile restrânse ale echipamentelor și cerințele stricte de fiabilitate operațională.

O UTA Marine bine concepută poate integra răcirea, încălzirea, filtrarea, ventilația, controlul umidității și monitorizarea inteligentă într-un singur sistem de tratare a aerului. Acest lucru îl face potrivit atât pentru confortul echipajului, cât și pentru zonele în care condițiile de mediu stabile sunt importante pentru echipamente și operațiuni.

Conform specificațiilor produsului HISURP, sistemul poate fi configurat cu apă rece, răcire DX sau funcții de recuperare a căldurii. Recuperarea căldurii poate utiliza apa din manta motorului ca sursă de încălzire, contribuind la îmbunătățirea utilizării globale a energiei pe navele unde este disponibilă căldura reziduală.

De ce au nevoie navele de unități specializate de tratare a aerului?

Sistemele marine HVAC funcționează într-un mediu în care echipamentele convenționale de aer condiționat pot întâmpina coroziune accelerată, stres mecanic și condiții de funcționare instabile. Prin urmare, selectarea echipamentelor concepute special pentru servicii maritime poate fi critică pentru fiabilitatea sistemului.

• Spray salin și coroziune:Mediile cu apă de mare pot accelera coroziunea componentelor metalice expuse și a suprafețelor de transfer de căldură.
• Vibrații și mișcări:Motoarele, sistemele de propulsie și mișcarea navei creează solicitări mecanice pe care echipamentele HVAC ale clădirilor staționare nu pot fi proiectate să le suporte.
• Spatiu limitat:Echipamentul trebuie instalat adesea în săli de mașini compacte, spații tehnice, tavane sau cabine.
• Conditii variabile de functionare:Navele se pot deplasa între diferite climate și medii de operare, creând cerințe de răcire și încălzire în schimbare.
• Cerințe de confort:Cabinele echipajului, restaurantele, spațiile pentru pasageri și camerele de control necesită o gestionare fiabilă a temperaturii și umidității.

Din aceste motive, proiectarea HVAC marine trebuie să ia în considerare mai mult decât capacitatea de răcire singură. Construcția mecanică, rezistența la coroziune, controalele, metoda de instalare, filtrarea, funcționalitatea și cerințele de clasificare pot influența toate selecția echipamentului.

Care sunt caracteristicile cheie ale unei UTA marine?

1. Surse multiple de încălzire și răcire

Un avantaj major al unei UTA maritime configurabile este capacitatea sa de a găzdui diferite sisteme energetice de la bord. Soluția HISURP poate suporta apă răcită centrală, expansiune directă și recuperarea căldurii. Acest lucru oferă proiectanților de nave o mai mare flexibilitate atunci când integrează echipamente HVAC într-o navă existentă sau nou proiectată.

Pentru navele echipate cu surse de căldură adecvate pentru motor, recuperarea căldurii poate folosi apa din manta motorului la aproximativ 60–90°C pentru încălzire. Această abordare poate reduce dependența de încălzirea electrică suplimentară și poate utiliza mai bine energia disponibilă la bord.

2. Protecție împotriva coroziunii de calitate marine

Rezistența la coroziune este una dintre cele mai importante considerații pentru echipamentele HVAC marine. HISURP specifică protecție împotriva coroziunii C5-M de calitate marine și oferă o construcție din oțel inoxidabil pentru configurații selectate. Componentele cheie pot folosi și oțel inoxidabil 316L, în timp ce schimbătoarele de căldură pot fi configurate cu aliaj de cupru-nichel sau titan, în funcție de cerințele aplicației.

Specificația produsului enumeră, de asemenea, o durată de testare cu pulverizare cu sare de cel puțin 1.000 de ore, oferind o referință importantă atunci când se evaluează rezistența la mediile marine agresive.

3. Vibrații și proiectare anti-balansare

Echipamentul de la bordul navei este expus la vibrații, rulare, tanare și alte condiții dinamice. UTA Marine poate folosi o bază care absoarbe vibrațiile și conexiuni flexibile pentru a reduce transmiterea vibrațiilor mecanice prin instalația HVAC.

Specificațiile enumerate includ adaptabilitatea la aproximativ 15° călcâi și 5° tăiate, în funcție de configurația selectată și cerințele de aplicare. Această considerație de proiectare ajută sistemul să rămână funcțional atunci când vasul nu este perfect nivelat.

4. Control inteligent al temperaturii și umidității

Sistemele de control AHU maritime pot fi conectate la sisteme mai largi de management al navei prin comunicare Modbus RTU sau RS485. HISURP specifică un controler cu microprocesor sau un PLC cu opțiuni de ecran tactil, permițând operatorilor să monitorizeze și să ajusteze eficient parametrii de funcționare.

Precizia declarată a controlului temperaturii este de ±0,5°C, în timp ce acuratețea umidității poate ajunge la ±5%. Ventilatoarele EC opționale pot, de asemenea, să îmbunătățească eficiența energetică, producătorul declarând potențiale economii de energie de peste 30%, în funcție de condițiile de funcționare și configurație.

5. Instalare compactă și flexibilă

Spațiul este adesea la un nivel premium la bordul navelor. Prin urmare, o UTA marină modulară poate oferi avantaje semnificative de instalare. HISURP oferă opțiuni de instalare orizontală, verticală și montată pe tavan, permițând adaptarea configurației echipamentelor la diferite configurații de cabină și camera de mașini.

Ușile de acces, filtrele care pot fi curățate și autodiagnosticarea defecțiunilor ajută, de asemenea, la simplificarea întreținerii de rutină și depanarea.

Specificațiile tehnice ale UTA marine pe scurt

Următorul tabel rezumă parametrii tehnici cheie publicati pentru HISURP Marine AHU. Specificațiile reale trebuie confirmate în funcție de designul navei, condițiile de operare, cerințele de clasificare și configurația personalizată.

Unde pot fi utilizate sistemele AHU maritime?

Versatilitatea unei AHU marine îi permite să deservească diferite spații la bordul navelor și a instalațiilor offshore. Configurația sa poate fi adaptată în funcție de cerințele privind fluxul de aer, încărcăturile termice, sursele de energie disponibile, spațiul de instalare și condițiile de mediu.

• Nave comerciale oceanice:Cazare pentru echipaj, zone de luat masa, spații de agrement și facilități legate de pasageri.
• Nave de containere și petroliere:Spații de locuit și zone operaționale selectate care necesită condiții interioare controlate.
• Nave de croazieră și feriboturi:Cabine pentru pasageri, zone publice, restaurante și alte spații critice pentru confort.
• Iahturi:Zone de cazare premium unde temperatura, umiditatea, zgomotul și aspectul sunt importante.
• Platforme offshore:Spații de locuit, camere de control și zone operaționale.
• Nave de inginerie:Remorchere, drage, nave de instalare a conductelor și nave specializate similare.
• Nave navale și de sprijin:Aplicații HVAC pentru cabină și locuințe unde este necesară construcția marină robustă.

Pentru cerințele mari HVAC maritime, cumpărătorii pot evalua și soluții conexe, cum ar fiaparate de aer condiționat marine, unități marine răcite cu aer și sisteme marine de aer condiționat răcite cu apă.

Cum ar trebui să alegeți o UTA marină?

Alegerea CTA Marine potrivită necesită o evaluare la nivel de sistem, mai degrabă decât simpla comparare a capacității de răcire sau a prețului de achiziție. Echipele de achiziții ar trebui să furnizeze producătorului suficiente informații despre proiect pentru a se asigura că configurația selectată este adecvată din punct de vedere tehnic.

1. Determinați debitul de aer necesar:Calculați cerințele de ventilație și condiționare pentru fiecare spațiu.
2. Calculați sarcinile de răcire și încălzire:Luați în considerare oamenii, echipamentele, iluminatul, temperatura exterioară, izolația și condițiile de funcționare.
3. Identificați sursa de energie disponibilă:Stabiliți dacă este de preferat apă rece, DX, apă caldă, apa din carcasa motorului sau încălzirea electrică.
4. Evaluarea expunerii marine:Specificați cerințele privind pulverizarea cu sare, umiditatea, coroziunea, vibrațiile și mișcarea vasului.
5. Confirmați constrângerile de instalare:Verificați dimensiunile, greutatea, accesul la service, conexiunile conductelor și orientarea de montare.
6. Specificați cerințele de filtrare:Selectați configurațiile de prefiltru, filtru mediu sau HEPA în funcție de cerințele de calitate a aerului din interior.
7. Verificați integrarea controlului:Confirmați dacă este necesară Modbus RTU, RS485, PLC sau integrarea cu sistemul de management al navei.
8. Verificați cerințele de certificare:Pentru proiectele aplicabile, confirmați dacă este necesară clasificarea DNV, BV, ABS, CCS sau LR.

Lucrul cu un producător cu experiență din China Marine AHU poate simplifica acest proces, deoarece furnizorul poate coordona selecția capacității, construcția carcasei, protecția împotriva coroziunii, sistemele de control și cerințele de instalare ca o singură soluție integrată.

Cum afectează calitatea AHU marine funcționarea pe termen lung?

Echipamentul HVAC marin este greu de accesat odată ce o navă operează pe mare. Prin urmare, o defecțiune a unei componente poate crea mai mult decât un inconvenient obișnuit de întreținere. Poate afecta confortul echipajului, experiența pasagerilor, condițiile din încăperea echipamentelor sau continuitatea operațională.

HISURP afirmă că procesul său de control al calității include inspecția materiilor prime primite, auto-inspecție, inspecție reciprocă și inspecție specializată în timpul producției. Echipamentele finite pot fi supuse testelor de temperatură înaltă, pulverizare de sare, vibrații, înclinare, scurgeri și de siguranță electrică.

Capacitățile de testare enumerate de producător includ un laborator de diferență de entalpie, o cameră de testare a zgomotului, o cameră de testare cu pulverizare de sare, un banc de testare a vibrațiilor și un banc de testare înclinat. Trasabilitatea produsului este susținută și prin numere de serie unice ale echipamentelor.

Pentru echipele de achiziții, aceste capacități sunt indicatori utili atunci când se compară potențialii furnizori de UTA marine. Un furnizor de încredere ar trebui să poată discuta nu numai despre capacitatea nominală, ci și despre testarea mediului, selecția componentelor, documentația, certificarea, asistența la instalare, piese de schimb și serviciul post-vânzare.

Întrebări frecvente despre Marine AHU

Care este scopul principal al unei UTA maritime?

O UTA Marine condiţionează şi distribuie aerul în mediile marine. Poate asigura răcirea, încălzirea, filtrarea, ventilația și controlul umidității pentru cabine, zone publice, camere de control și alte spații de bord.

Ce face un AHU Marine diferit de un AHU standard?

Un model marin este proiectat ținând cont suplimentar de pulverizarea salină, umiditate, coroziune, vibrații, mișcarea navei, instalarea compactă și cerințele operaționale specifice marinei.

O UTA Marine poate folosi atât apă răcită, cât și răcire DX?

Da. Platforma Marine AHU a HISURP poate fi configurată pentru răcire cu apă rece sau cu expansiune directă. Soluția adecvată depinde de arhitectura HVAC a navei și de sursele de energie disponibile.

Este importantă rezistența la coroziune pentru echipamentele maritime de tratare a aerului?

Da. Mediile marine conțin sare și umiditate care pot accelera coroziunea. Acoperirile de calitate marine, componentele adecvate din oțel inoxidabil și materialele pentru schimbătoare de căldură rezistente la coroziune pot ajuta la îmbunătățirea durabilității echipamentului.

Sistemele Marine AHU pot fi personalizate?

Da. Fluxul de aer, capacitatea de răcire și încălzire, dimensiunile, materialele carcasei, filtrarea, orientarea montajului, controalele, interfețele de comunicare și cerințele de certificare pot fi configurate în funcție de nevoile proiectului.

Ce certificări pot fi necesare pentru echipamentele AHU maritime?

În funcție de navă și proiect, certificările aplicabile pot include CE, RoHS, ISO9001 și cerințe ale societății de clasificare, cum ar fi DNV, BV, ABS, CCS sau LR. Cerințele de certificare trebuie confirmate înainte de achiziție.

Concluzie: De ce este AHU marină potrivită o investiție strategică HVAC?

O UTA Marine este mai mult decât o componentă convențională de aer condiționat. Este o parte critică a controlului mediului la bord care trebuie să echilibreze eficiența energetică, rezistența la coroziune, toleranța la vibrații, controlul precis, instalarea compactă, mentenabilitatea și fiabilitatea pe termen lung.

Cu intervale configurabile de flux de aer și capacitate, surse multiple de încălzire și răcire, protecție împotriva coroziunii de calitate marină, controale inteligente și certificări opționale de clasificare, HISURP oferă soluții Marine AHU concepute pentru nave și aplicații offshore. Pentru constructorii de nave, contractorii HVAC marini, operatorii offshore și echipele internaționale de achiziții care caută un producător chinez personalizat, selectarea configurației potrivite în faza de proiectare poate îmbunătăți semnificativ fiabilitatea sistemului și performanța ciclului de viață.

Căutați o UTA marină adaptată fluxului de aer al navei dumneavoastră, încărcăturii de răcire, spațiului de instalare, certificării și cerințelor de mediu?Contactați HISURP pentru a discuta despre specificațiile proiectului dvs., cerințele de personalizare și soluția HVAC marină.Vă rogcontactaţi-nepentru suport tehnic profesionist și o cotație personalizată.
