Aparat de aer condiționat Split Direct Crane

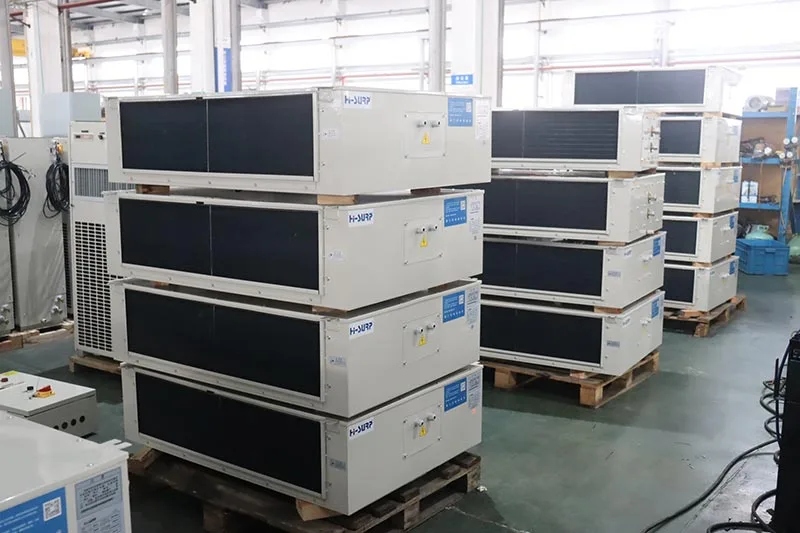

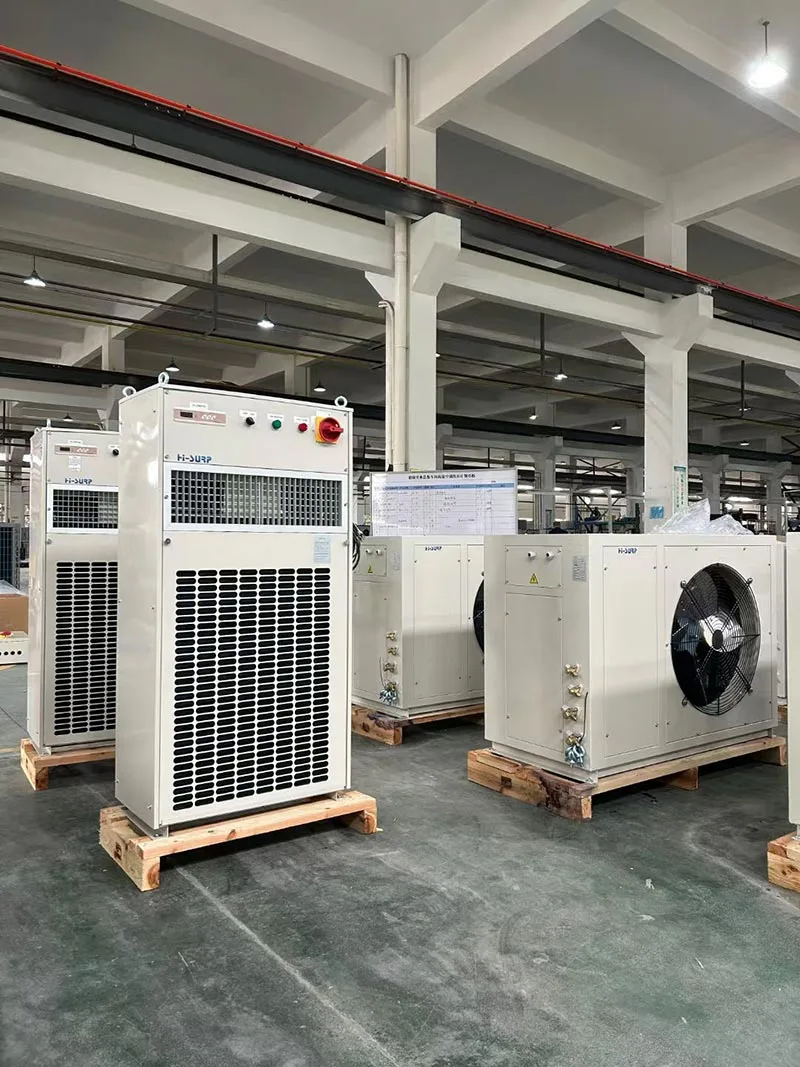

Tipuri de aparate de aer condiționat Split Crane?

Există trei tipuri de aparate de aer condiționat cu macara split HISURP:

Pentru aparatele de aer condiționat cu macara split pe podea,HISURPare seria B, potrivit pentru cabinele unde are suficient spațiu la podea.

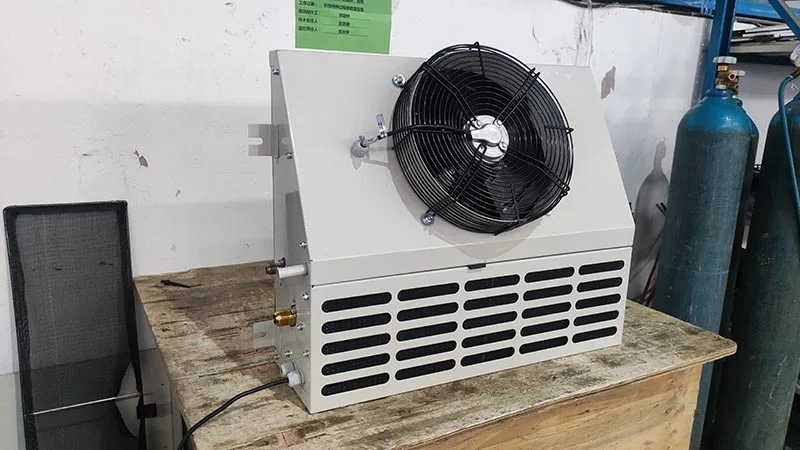

Pentru aparatele de aer condiționat split montate pe perete, HISURP are seria BD/BG, asemănătoare ca aspect, cu suprafață înclinată și dimensiuni compacte. O atenție deosebită este necesară pentru instalarea BG/BD (datorită pozițiilor diferite ale recipientelor de picurare; evaporarea agentului frigorific poate provoca condens).

Pentru aparatele de aer condiționat cu macara de tavan split, HISURP are seria BX, care este de obicei plasată în centrul tavanului, cu evacuarea aerului în partea de jos și aerul de retur pe părțile din față și din spate.

Prezentare generală a aparatelor de aer condiționat HISURP Split Crane

Capacitate de racire: 4~24kW

Capacitate de incalzire: 3~10kW

Agent frigorific: R134a, R142b, R227ea, R515B, R236fa

Sursa de alimentare: AC380/400/440-3PH-50Hz/60Hz

Condiții de funcționare de răcire: temperatura ambiantă DB: 45°C; DB/WB interior sunt 30/24°C

Tevi de cupru: necesare

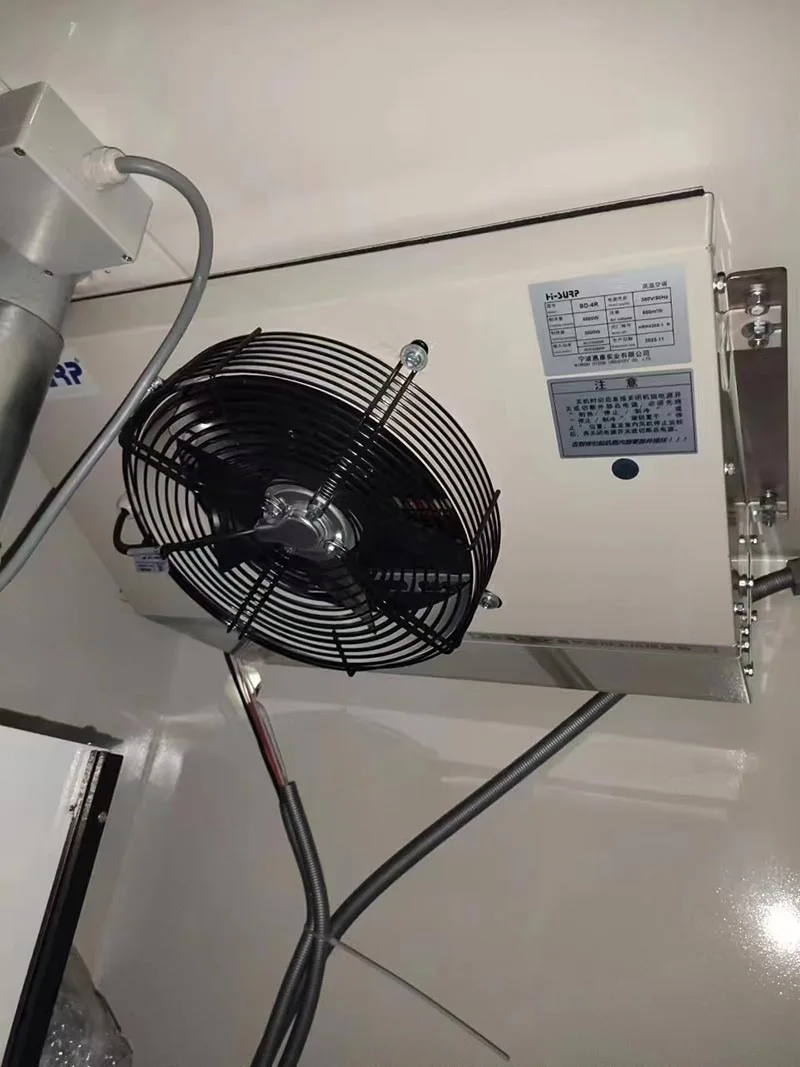

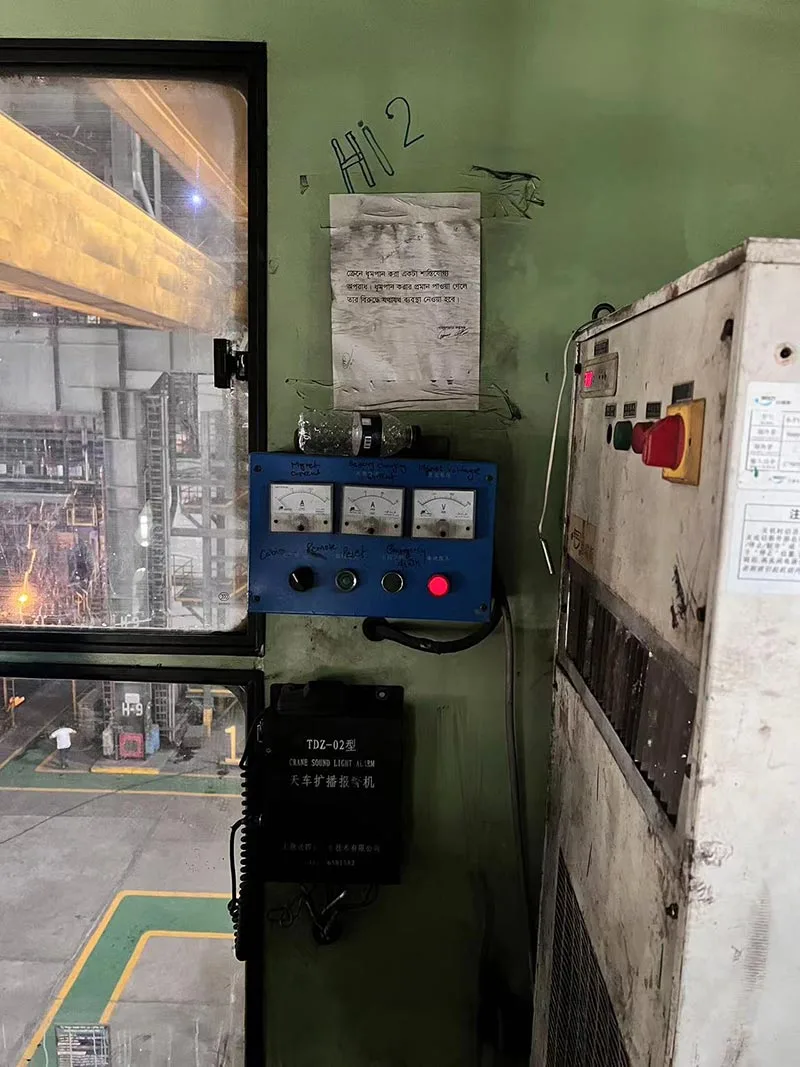

Cum se instalează aparatele de aer condiționat HISURP Split Crane?

A.  Confirmați dacă poziția de instalare facilitează conectarea tuburilor de cupru și a cablurilor electrice;

B.  Asigurați planeitatea, orizontalitatea și rezistența suficientă a fundației și conectați unitatea exterioară la picioarele de montare cu șuruburi, piulițe și șaibe elastice 4-M12;

C.  Unitatea interioară se prăbușește cu ușurință, deoarece este înaltă și subțire, așa că trebuie conectată ferm la panoul din spate al cabinei șoferului prin locul de montare integrat al unității;

D.  Unitatea nu trebuie montată într-un loc expus la picături de apă, altfel poate cauza șocuri electrice sau scurgeri;

E.  Verificați ca interfețele să fie închise înainte de instalarea tuburilor de agent frigorific și păstrați interfața din spate închisă în timpul introducerii tuburilor și fără praf sau apă în interiorul tuburilor;

F.  Unitățile interioare și exterioare sunt conectate la supape de închidere cu prize ale tuburilor de cupru pentru agent frigorific la dimensiunea corespunzătoare Φ1/2” pentru conducta de lichid și Φ3/4” pentru conducta de gaz. Lungimea standard este de 5 m. Dacă trebuie să fie alungită, utilizatorul trebuie să notifice în mod special la plasarea unei comenzi;

G.  Tuburile de cupru trebuie conectate cu extrem de atent la coturi în cazul în care sunt strivite. Pentru această operație este recomandat un aparat de îndoit țevi. Raza de curbură este (R) ≥70mm. Îndoirea nu trebuie repetată în cazul în care tuburile sunt crăpate sau sparte;

H.  Conexiunile înșurubate interioare și exterioare ale ambelor capete ale tuburilor trebuie să fie sigure și strânse (înșurubate). Trebuie să se garanteze că sudarea are o cusătură de sudură plană și nu are scurgeri;

I.  25kg/cm² azotul este injectat în supapa de serviciu de joasă presiune și apa cu săpun este aplicată uniform pe conexiunile sau corturile de sudură ale tuburilor de cupru pentru detectarea scurgerilor. Dacă nu iese azot din supapa de serviciu de joasă presiune, pomparea cu vid va fi pornită. Dacă se descoperă vreo scurgere, aceasta trebuie eliminată după eliberarea azotului și apoi se realizează din nou detectarea scurgerilor;

J.  Dacă în interiorul unității nu este plasat nicio curbă de etanșare pentru apă, etanșarea de etanșare a cotului trebuie plasată la ieșirea unității interioare pentru a descărca fără probleme apa condensată. Tuburile de scurgere trebuie montate la locul mai jos decât vasul de apă al unității;

K.  Toate firele și cablurile trebuie conectate corect și sigur conform schemei de cablare furnizată împreună cu unitatea și este cu siguranță interzis ca cablurile să fie zgâriate sau strivite prin apăsarea plăcii de linii etc.

L.  Liniile de alimentare sunt introduse prin intrarea de alimentare și linia de control, așa cum se arată în schiță, și apoi conectate la bornele „L1、L2、L3” și PE. Alte linii trebuie așezate în aceeași direcție ca și linia de alimentare, așa cum este detaliat în schema de circuit. Toate cablurile trebuie îmbrăcate cu furtun metalic atunci când trec prin găurile de dirijare și strâns legate cu panglici.

M.  Conductoarele de cupru de diametre adecvate sunt selectate conform următorului tabel de cablare electrică pentru aer condiționat și conectate în conformitate cu schema de circuit furnizată împreună cu unitatea.

Cablajul electric al aparatului de aer condiționat

N.  După ce sunt instalate tuburile de conectare, firele și tuburile de drenaj, se folosesc panglici pentru a lega tuburile, firele și tuburile de drenaj de cupru la un spațiu liber de 200 mm-300 mm. Trebuie să se asigure că tuburile de legătură au o bună izolare termică, deoarece temperatura ridicată a tuburilor de cupru expuse poate deteriora firele de legătură și tuburile de drenaj.

O.  Capacul electric și zăbrelele de admisie a aerului unității interioare trebuie să fie bine așezate. Panoul unității exterioare este plasat înapoi. Unitatea este electrificată și supusă testului de funcționare a răcirii (timp de 20-30 min). Dacă apare vreo vibrație, scurgere sau defecțiune anormală etc., aceasta trebuie rezolvată imediat. Mai mult, cum să folosești un aparat de aer condiționat trebuie învățat utilizatorului.

P.  Dacă unitatea este echipată cu dispozitive de protecție împotriva defecțiunii și antifază, este necesar să verificați dacă sursa de alimentare este conectată corect în conformitate cu reglementările locale relevante (de exemplu, Codul electric național). Tensiunea nu trebuie să depășească ±15% din tensiunea nominală;

Î.  Dacă locul unde este montată unitatea este expusă la radiații grave de la sursele de temperatură ridicată, utilizatorul trebuie să plaseze deflectoare între surse și unitate.

Personalizarea aparatelor de aer condiționat HISURP Split Crane

* Anti-coroziune

Opțiunile de protecție împotriva coroziunii schimbătorului de căldură includ: vopsire; electroforeză;  nano-electroforeza; aripioare din aluminiu din tub de cupru. Imaginea de mai jos prezintă o diagramă schematică a electroforezei.

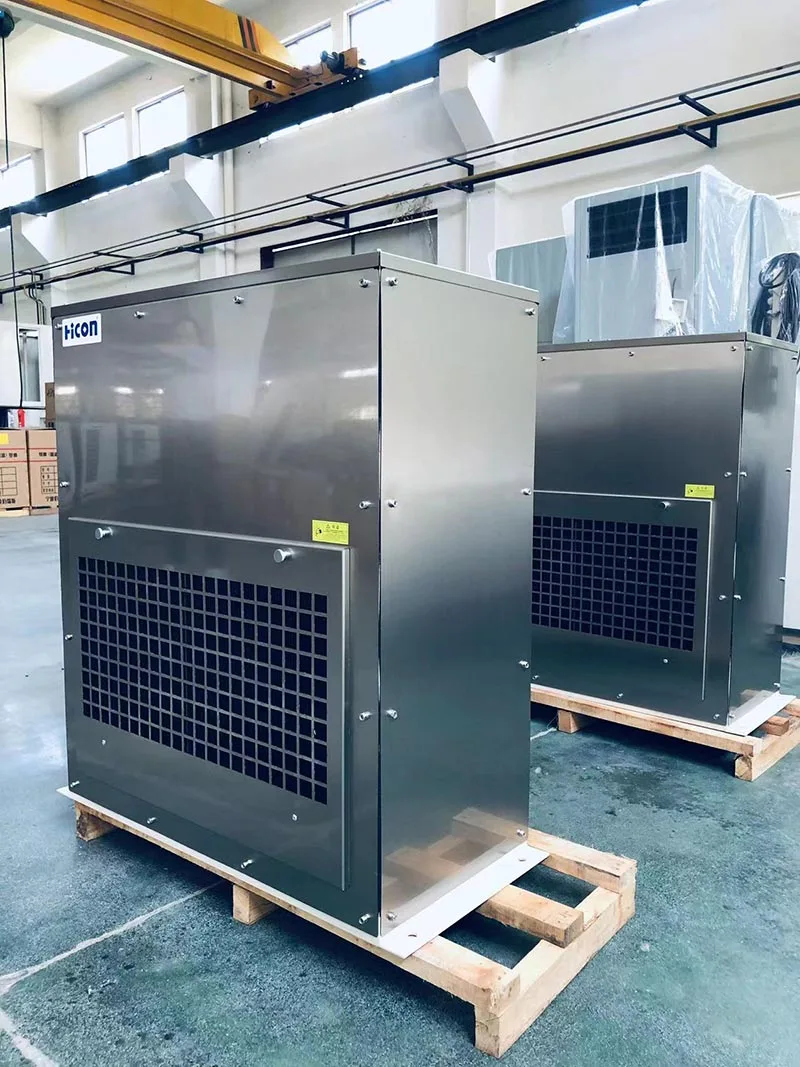

Opțiunile de protecție împotriva coroziunii tablei includ: vopsire (standard C3); electroforeza tabla zincata + vopsire; și oțel inoxidabil. Imaginea de mai jos prezintă o diagramă schematică a oțelului inoxidabil.

* Rezistent la explozie

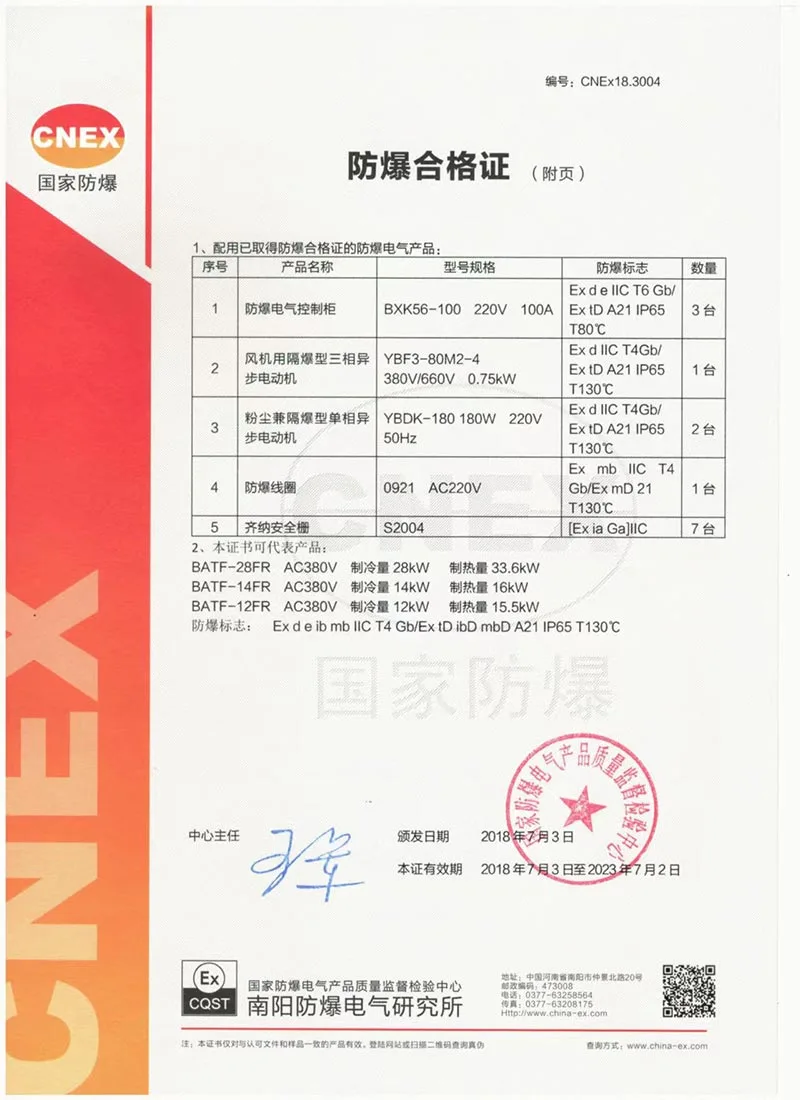

Aparatele de aer condiționat HISURP Split Crane au certificat CNEX.

BT4 este potrivit în primul rând pentru zonele cu gaze periculoase din Zona 2, cu o temperatură maximă a suprafeței care nu depășește 135°C (utilizat mai frecvent).

CT4 este potrivit atât pentru zonele cu gaze periculoase din Zona 1, cât și pentru Zona 2, de asemenea, cu o temperatură maximă a suprafeței care nu depășește 135°C.

Și HISURP poate oricare dintre ele.
