Aparat de aer condiționat de înaltă eficiență pentru sisteme de răcire industriale

Aer condiționat HISURP Cabinet pentru carcase electrice, dulapuri CNC, panouri PLC și sisteme de control industrial

Când cumpărătorii caută o răcitoare cu panouri de încredere, de obicei își pun aceleași întrebări practice: Cum păstrez racoare dulapurile electrice fără a aduce praf înăuntru? Ar trebui să aleg unul montat în partea de sus sau unul montat pe perete? Cum se selectează capacitatea de răcire adecvată?

HISURPoferă răspunsuri clare cu o linie de produse concepută special pentru răcirea carcasei electrice, nu pentru aer condiționat general în încăperi.

Fabricat de Ningbo Hicon Industry, HISURP este susținut de o companie cu experiență de răcire industrială care datează din 1972 și se concentrează pe aparate de aer condiționat industriale și pe aparate de aer condiționat comerciale din 2003. Cu o fabrică de 150.000 m², peste 400 de angajați, 123 de brevete, CNAS și parteneri de testare la nivel mondial, precum și experiență, laboratoare de testare la nivel mondial, parteneri BB, precum Schneider, Toyota, COFCO, Novenco și Toray.

Un aparat de aer condiționat de tip cabinet se mai numește și răcitor cu panouri, aparat de aer condiționat din carcasă sau unitate de răcire a dulapului electric. Scopul său este simplu, dar critic: elimină căldura din dulapurile electrice sigilate, ținând în același timp praful exterior, ceața de ulei, aerul umed și poluanții corozivi departe de electronicele sensibile. Pentru PLC-uri, servomotor, invertoare, comenzi comutatoare, controlere CNC, echipamente de telecomunicații și instrumente de precizie, această diferență nu este minoră. Afectează direct timpul de funcționare, fiabilitatea și durata de viață.

De ce dulapurile electrice au nevoie de un aparat de aer condiționat dedicat?

Metodele tradiționale de răcire, cum ar fi ventilatoarele de evacuare sau ventilația naturală, adesea nu mai sunt suficiente. Dulapurile electrice moderne conțin componente electronice compacte, de înaltă densitate, care generează căldură semnificativă. În același timp, aerul din fabrică poate conține praf, fibre, vapori de ulei sau umiditate. Dacă pur și simplu ventilați dulapul cu aer din exterior, puteți reduce căldura doar temporar, introducând tocmai contaminanții care dăunează electronicelor.

De aceea HISURP se concentrează pe răcire + protecție împotriva prafului + dezumidificare într-o singură soluție compactă.

Cum funcționează un aparat de aer condiționat cu panou HISURP?

HISURP utilizează principiul de refrigerare cu schimbare de fază. Compresorul evacuează gaz frigorific de înaltă presiune și temperatură înaltă în condensator, unde este răcit în agent frigorific lichid. După reglare, agentul frigorific intră în evaporator și absoarbe căldură din aerul fierbinte din interiorul dulapului electric. Agentul frigorific se evaporă apoi în gaz și revine la compresor, repetând ciclul continuu.

Avantajele de bază

1. Control precis al temperaturii pentru funcționarea stabilă a carcasei

Utilizatorii pot seta temperatura de lucru în interiorul dulapului electric în funcție de nevoile reale ale aplicației. Intervalul standard de reglare a temperaturii este de la +20°C la +38°C. În funcție de model și de cerințele proiectului, poate fi aplicat control mecanic sau control cu ​​microcomputer cu afișaj LED.

2. Răcire și dezumidificare într-o singură unitate

Multe defecțiuni electrice sunt cauzate nu numai de căldură, ci și de combinația dintre căldură și umiditate. Unitățile HISURP asigură o răcire cu dezumidificare, ajutând la menținerea umidității și temperaturii mai adecvate în interiorul dulapului și reducând riscul de condens și coroziune.

3. Structura etanșă ajută la blocarea pătrunderii prafului

Un aparat de aer condiționat pentru dulap montat pe perete sau un aparat de aer condiționat montat în partea superioară funcționează cu o carcasă electrică etanșă, astfel încât aerul din interior să rămână izolat de praful de atelier, fibre, ceața de ulei și particulele din aer.

4. Circulație rapidă și uniformă a fluxului de aer

Unitatea folosește un ventilator centrifugal cu rotor extern de înaltă calitate, cu structură compactă, debit mare de aer, presiune statică ridicată, vibrații scăzute și zgomot redus. Acest lucru ajută la răcirea rapidă a dulapului și la reducerea punctelor fierbinți din jurul PLC-urilor, VFD-urilor, unităților servo și modulelor de alimentare.

5. Compresor rotativ eficient

HISURP utilizează un compresor rotativ complet închis, cu eficiență energetică ridicată și consum redus de energie. Cu măsuri de reducere a vibrațiilor încorporate, unitatea funcționează fără probleme și silențios, ceea ce este valoros în mediile de control de precizie.

6. Schimbător de căldură de înaltă eficiență

Schimbătorul de căldură adoptă tuburi de cupru filetate intern cu aripioare de aluminiu, îmbunătățind performanța transferului de căldură și EER a sistemului, susținând în același timp o funcționare stabilă pe termen lung.

7. Filtru primar standard pe partea condensatorului

Un filtru primar pe partea condensatorului ajută la prevenirea pătrunderii prafului, uleiului și reziduurilor și să afecteze schimbătorul de căldură sau ventilatorul, îmbunătățind stabilitatea generală a sistemului și prelungind durata de viață.

8. Direcție reglabilă de evacuare a aerului rece

Ieșirea de aer rece este echipată cu un deflector, astfel încât direcția de evacuare poate fi reglată, ajutând la optimizarea distribuției fluxului de aer și uniformând temperatura din cabinet.

9. Instalare flexibilă și întreținere convenabilă

Unitatea este compactă, ușoară, ușor de montat și ușor de întreținut. După instalare și conectarea la alimentare, poate funcționa fără punere în funcțiune complicată în majoritatea aplicațiilor standard.

Montat în partea de sus sau pe perete: pe care ar trebui să o alegeți?

Aceasta este una dintre cele mai importante întrebări ale cumpărătorului și are un impact direct asupra eficienței instalării și a performanței fluxului de aer.

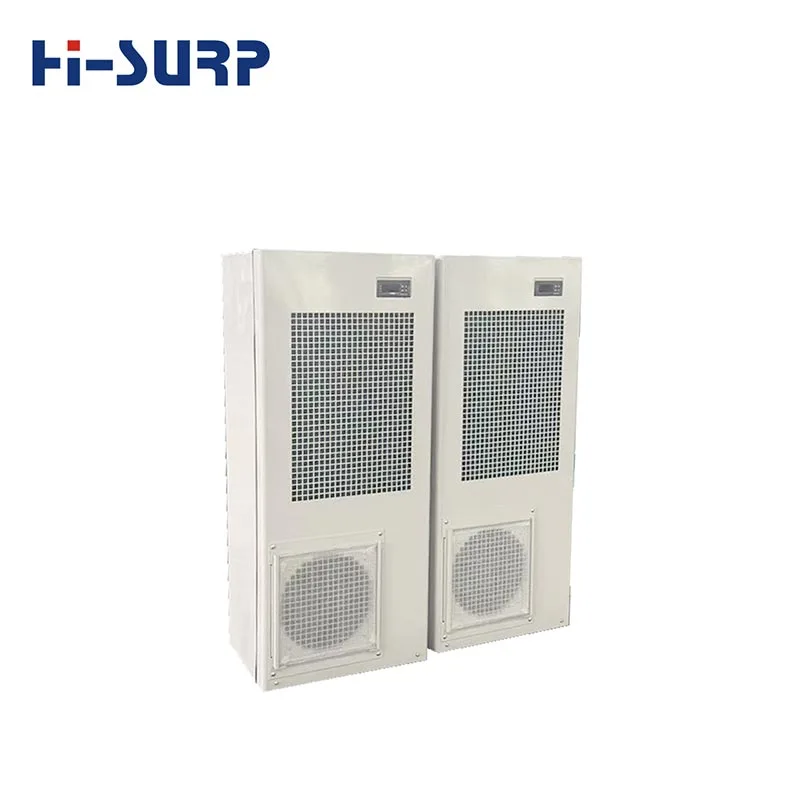

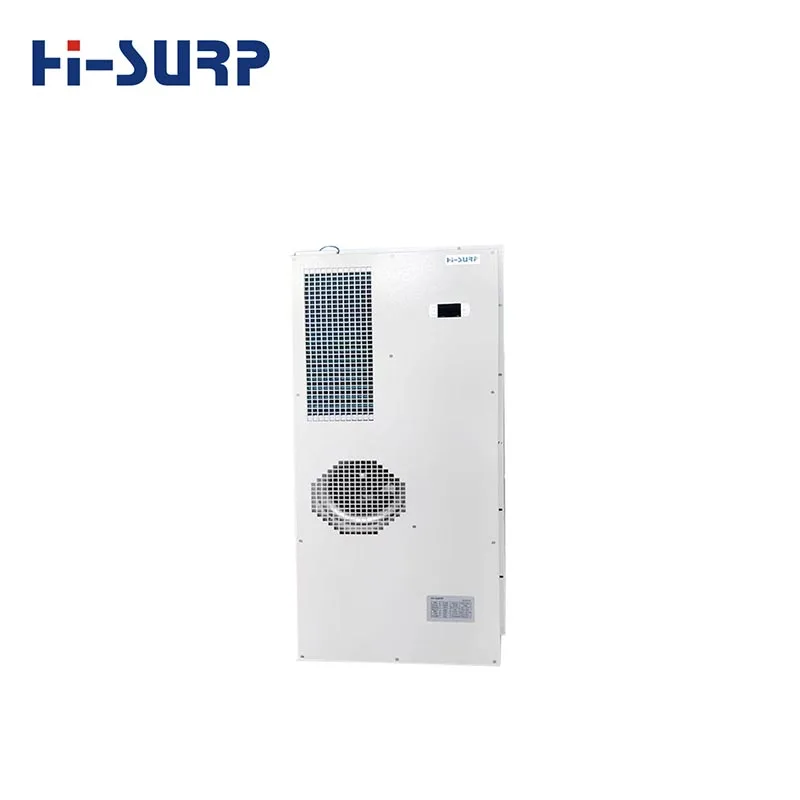

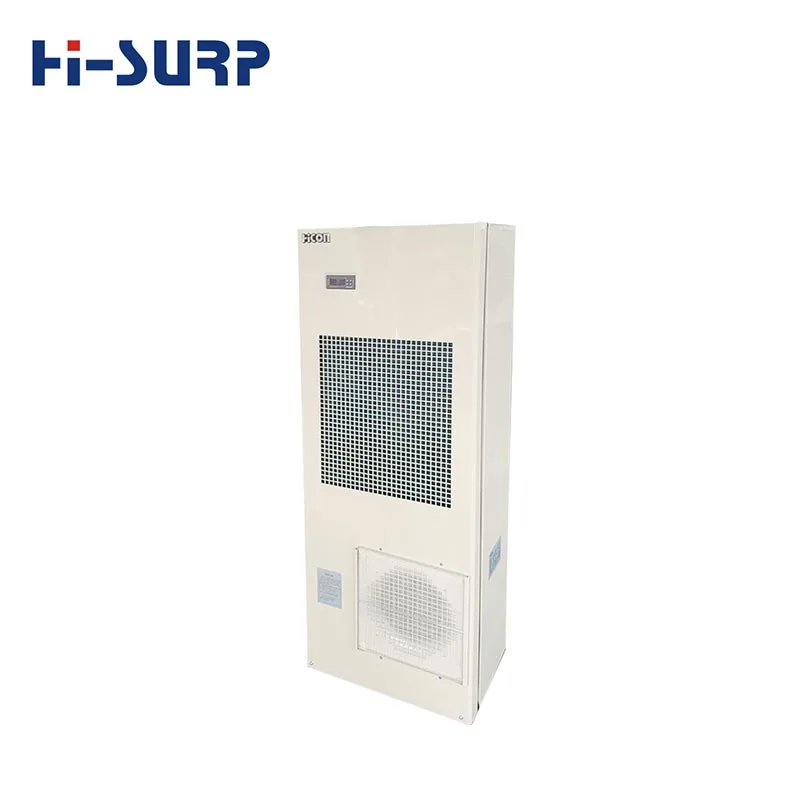

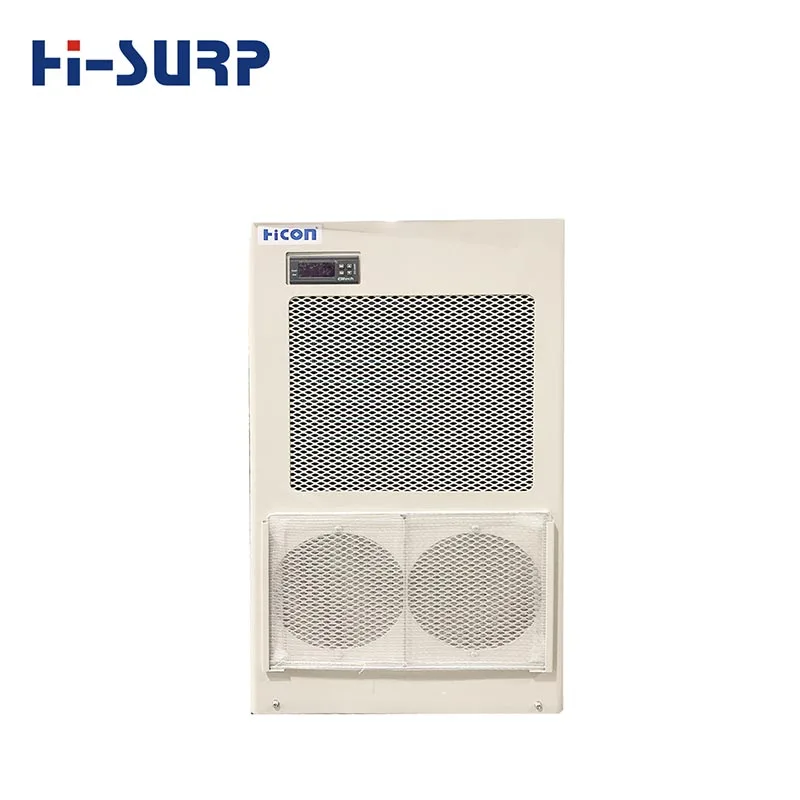

Un aparat de aer condiționat montat pe perete este instalat pe peretele lateral al carcasei electrice. Este cel mai utilizat format deoarece este ușor de accesat pentru întreținere și potrivit pentru multe dulapuri de control de uz general.

Capacități de răcire tipice pentru modelele montate pe perete:

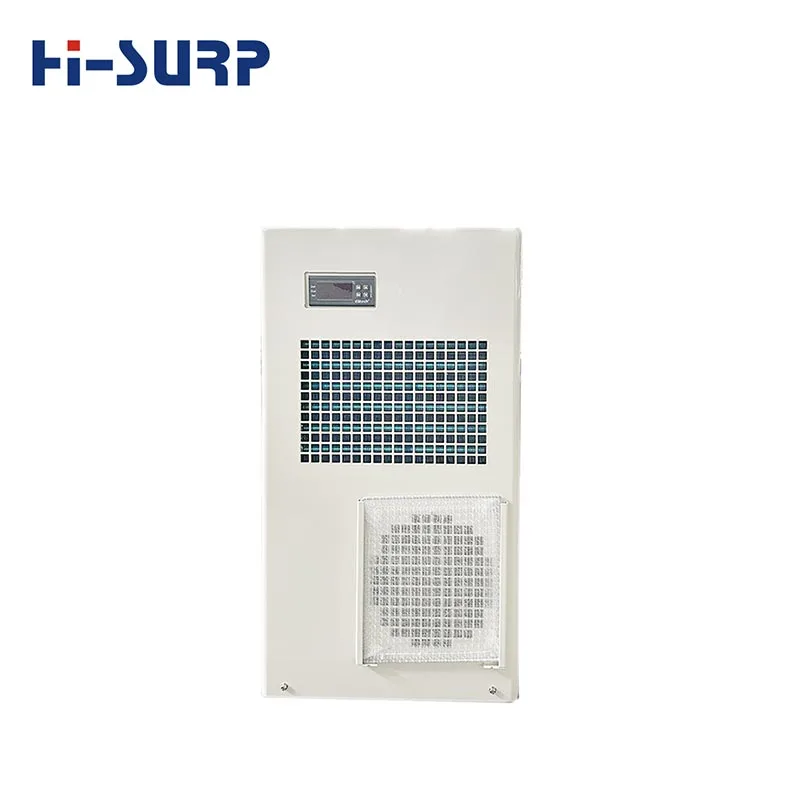

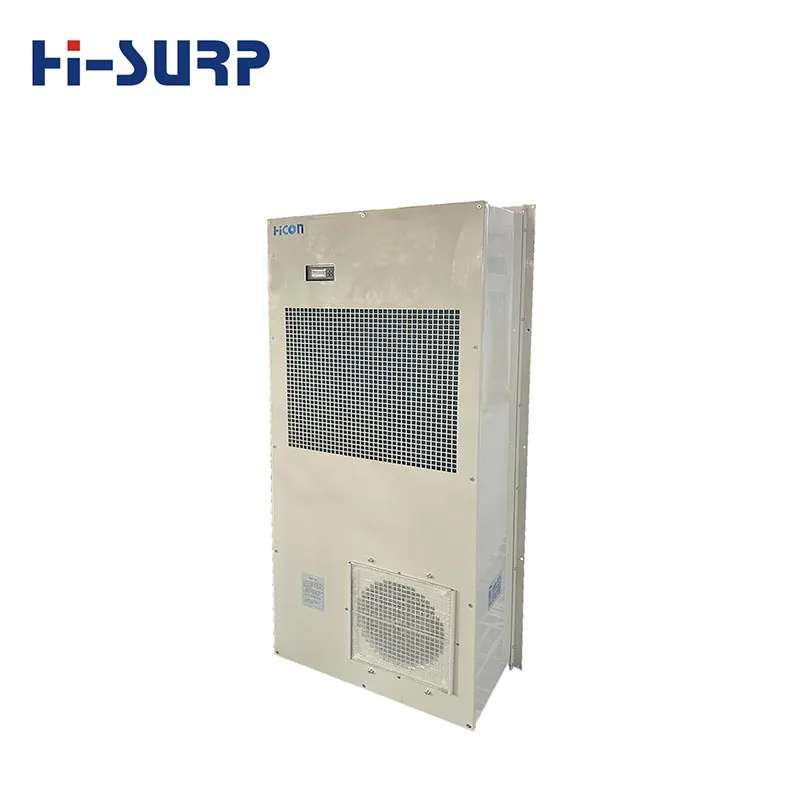

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Cel mai bun pentru:

- Dulapuri de control al mașinii CNC

- dulapuri de control al liniei de automatizare

- dulapuri pentru echipamente telecom

- dulapuri de control invertor si servo

- proiecte de modernizare cu spațiu de instalare lateral

Tip montat pe usa/semi-incastrate

Aceasta este o versiune instalată lateral, parțial încorporată în dulap pentru un aspect îmbunătățit sau control al spațiului.

Capacitati tipice:

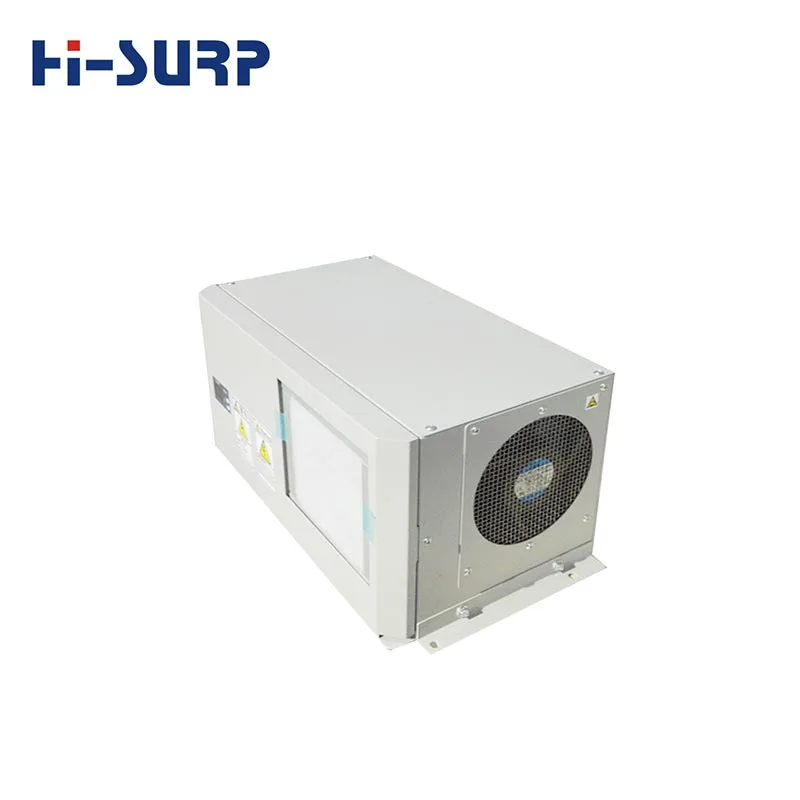

600 W, 1000 W, 1500 W, 2000 W, 2500 W

Cel mai bun pentru:

- linii compacte unde proiectia exterioara trebuie redusa

- Echipament OEM cu un design curat al cabinetului integrat

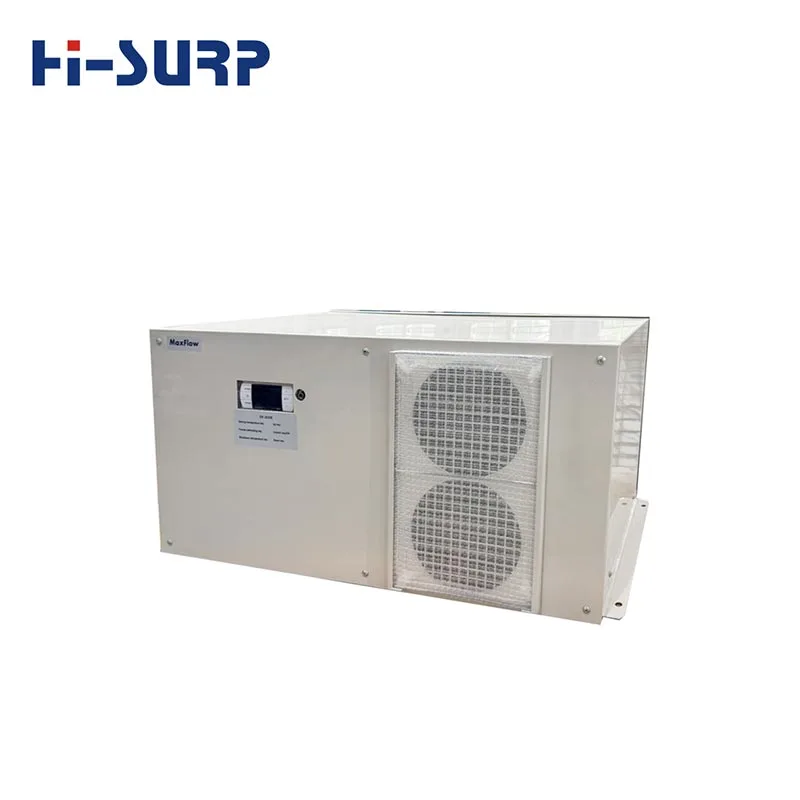

Aer condiționat din dulap montat în partea de sus

Un aparat de aer condiționat din dulap montat în partea superioară este instalat în partea de sus a dulapului și este util în special atunci când spațiul lateral este limitat sau ușile laterale trebuie să rămână libere.

Capacități tipice de răcire:

1000W, 1500W

Cel mai bun pentru:

- culoare înguste de instalare

- mașini-unelte cu joc lateral limitat

- dulapuri care necesită alimentare cu aer de sus în jos

Cum să alegi aparatul de aer condiționat potrivit?

1. Sarcina termică în interiorul dulapului

Calculați căldura totală eliberată de unități, PLC-uri, surse de alimentare, transformatoare, relee și alte componente electronice. Subdimensionarea duce la o răcire slabă; supradimensionarea poate crește costul și poate crește riscul de condens.

2. Dimensiunile dulapului și starea de etanșare

Un aparat de aer condiționat de tip cabinet funcționează cel mai bine cu o carcasă relativ etanșă. Scurgerile de aer reduc eficiența răcirii și pot permite pătrunderea aerului umed sau praf.

3. Temperatura mediului ambiant și nivelul de contaminare

Dacă locul este fierbinte, prăfuit, uleios, umed sau coroziv, o soluție de refrigerare etanșă este mult mai potrivită decât ventilația prin ventilator.

4. Poziția de montare

Decideți din timp dacă proiectul dvs. are nevoie de unul montat în partea de sus sau pe perete, pe baza designului dulapului și a accesului la întreținere.

5. Starea drenajului și cerințele de control

Dacă nu există conducte de scurgere, luați în considerare un model cu rezervor de apă. Dacă proiectul are nevoie de afișare și control mai precis, solicitați opțiuni de control cu ​​microcomputer și afișare cu LED-uri.

Cum se calculează capacitatea de răcire a unui dulap

1. Calculați suprafața A = 2 × (lungime × înălțime + lățime × înălțime + lungime × lățime) pentru a determina suprafața dulapului.

2. Calculați diferența de temperatură ΔT = temperatura externă minus temperatura internă țintă pentru a determina diferența de temperatură internă-externă.

3. Calculați transferul de căldură prin peretele cutiei: Qs = 5,5 × A × ΔT, rezultând rata de transfer de căldură.

4. Capacitatea de răcire a aerului condiționat Qo = 1,2 × (Qs + generarea internă de căldură Qi), determinând capacitatea de răcire necesară.

Date tehnice ale aparatului de aer condiționat din cabinet

De ce HISURP?

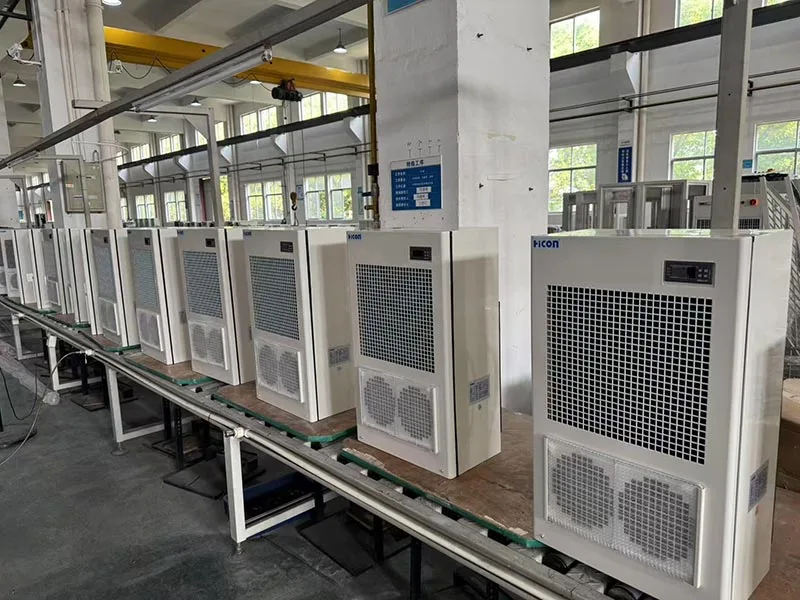

Puterea noastră de producție:

HISURP este un producător specializat de aer condiționat industrial cu:

- Experiență de răcire industrială din 1972

- Concentrați-vă pe aparatele de aer condiționat industriale și comerciale din 2003

- Atelier de producție de 150.000 m²

- peste 400 de angajați

- 123 brevete

- laboratoare și săli de testare de clasă națională CNAS

- Facilități de producție importate și sisteme mature de control al calității

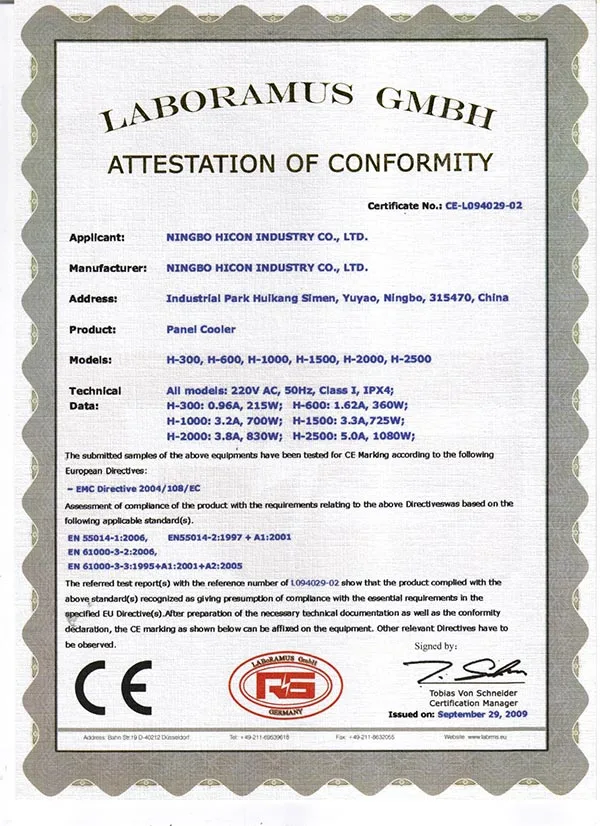

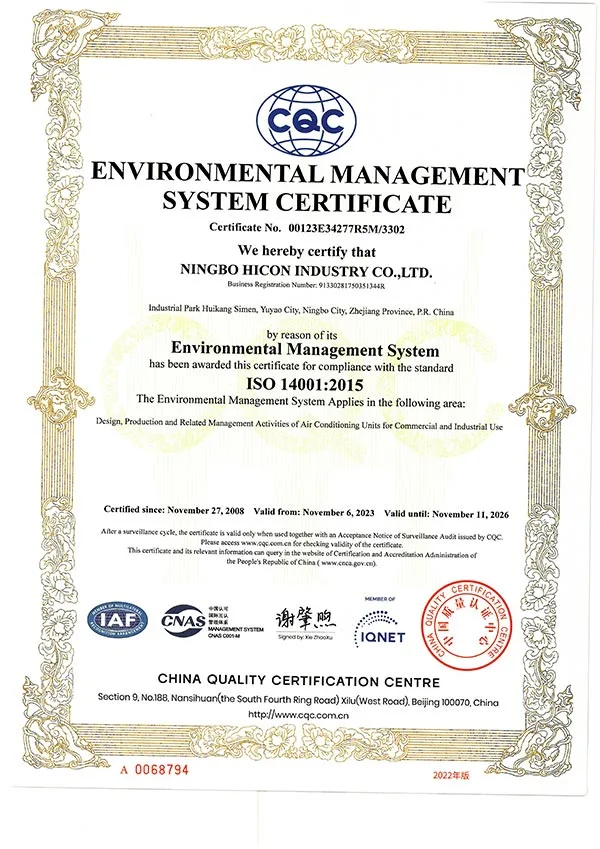

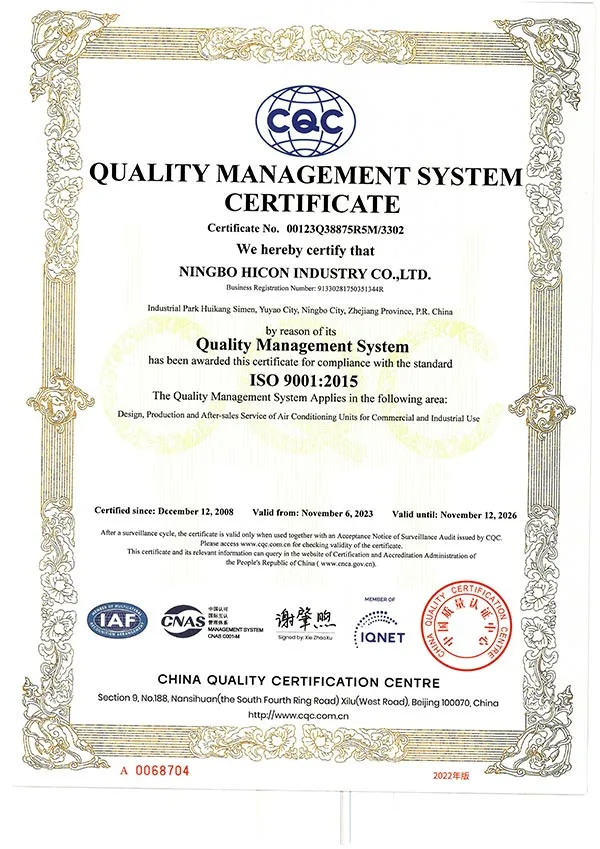

- Certificari inclusiv ISO9001, ISO14001, ISO45001, CE, UL, CB și multe altele

-experiențe bogate de export, aparatele de aer condiționat din cabinet sunt exportate în: Arabia Saudită, Grecia, Mexic, Qatar, Serbia, etc. deocamdată.

- Personalizare non-standard pentru diferite scenarii: modelele de surse de alimentare trifazate de 460 V și DC 48 V au fost exportate în vrac în Grecia și Arabia Saudită, adaptându-se la diferite specificații ale rețelei pentru a îndeplini cerințele regionale.

Carcasă din oțel inoxidabil, modele de temperatură înaltă 60°C temperatura ambiantă special concepute pentru dulapuri cu invertoare fotovoltaice din Orientul Mijlociu; modelele cu interfețe RS485 acceptă citirea de la distanță Modbus a codurilor de temperatură, curent și eroare, permițând integrarea în sisteme de monitorizare centralizate prin intermediul computerelor gazdă.

Cooperare tehnică cu specialiști japonezi

Linia de răcire a dulapurilor a fost dezvoltată în cooperare cu companii japoneze, inclusiv KOUWAKOUGYO și Apiste. Acest lucru adaugă valoare pentru cumpărătorii cărora le pasă de logica de design stabilă, experiența dovedită de răcire a carcasei și maturitatea produsului.

Capacitate de personalizare

HISURP poate suporta:

- parametri personalizați

- cerințe diferite de aspect și culoare

- optiuni de agent frigorific ecologic

- soluții cu frecvență fixă ​​sau cu frecvență variabilă, după caz

- OEM și adaptare bazată pe proiecte

Acest lucru este util în special pentru constructorii de mașini, producătorii de cabinete de comandă și distribuitorii de peste mări.

Industrii de aplicații tipice

Produsele de aer condiționat cu panou HISURP sunt potrivite pentru o gamă largă de sectoare:

- Mașini-unelte CNC

- mașini de plastic

- telecomunicatii

- utilaje alimentare

- echipamente textile

- utilaje pentru prelucrarea lemnului

- metalurgie

- linii de producere a tutunului

- dulapuri de control VFD

- dulapuri PLC

- sisteme de control servo

- dulapuri de comutare și carcase de instrumente

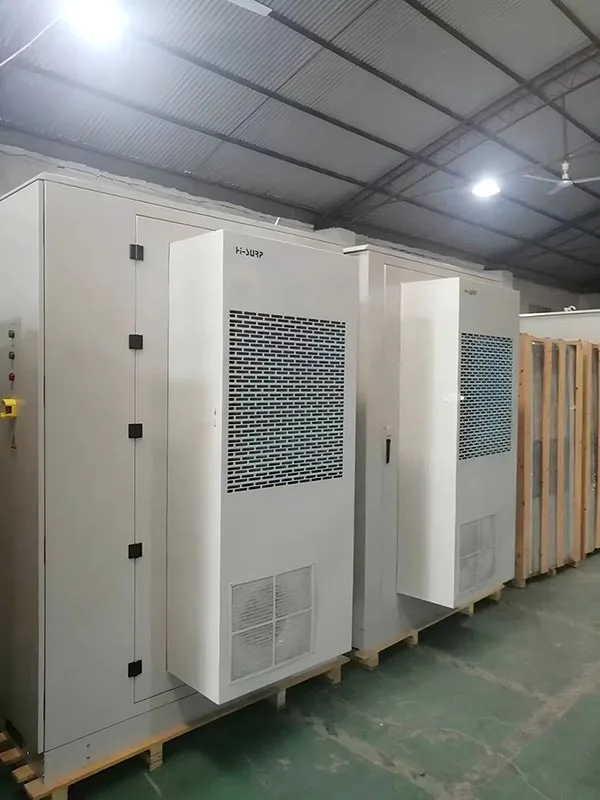

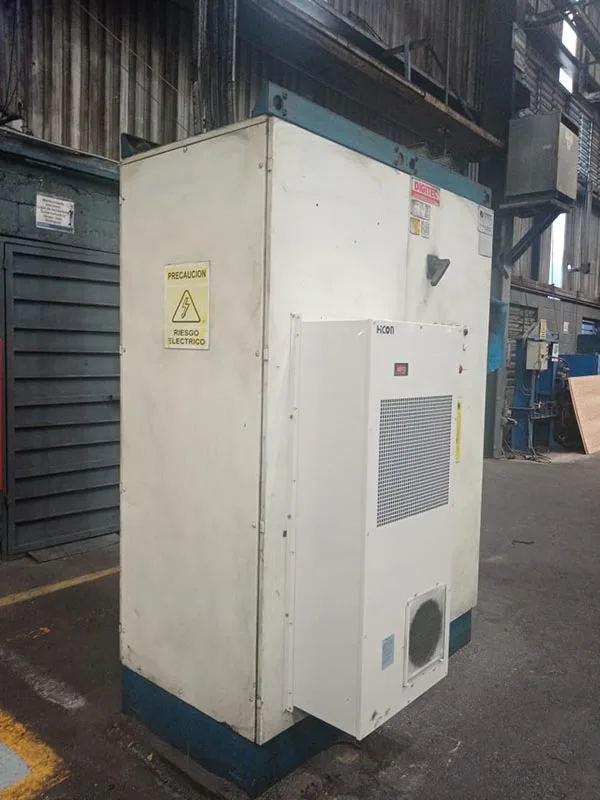

Scena de instalare
