Pompă de căldură răcită cu aer EVI
  • Pompă de căldură răcită cu aer EVIPompă de căldură răcită cu aer EVI

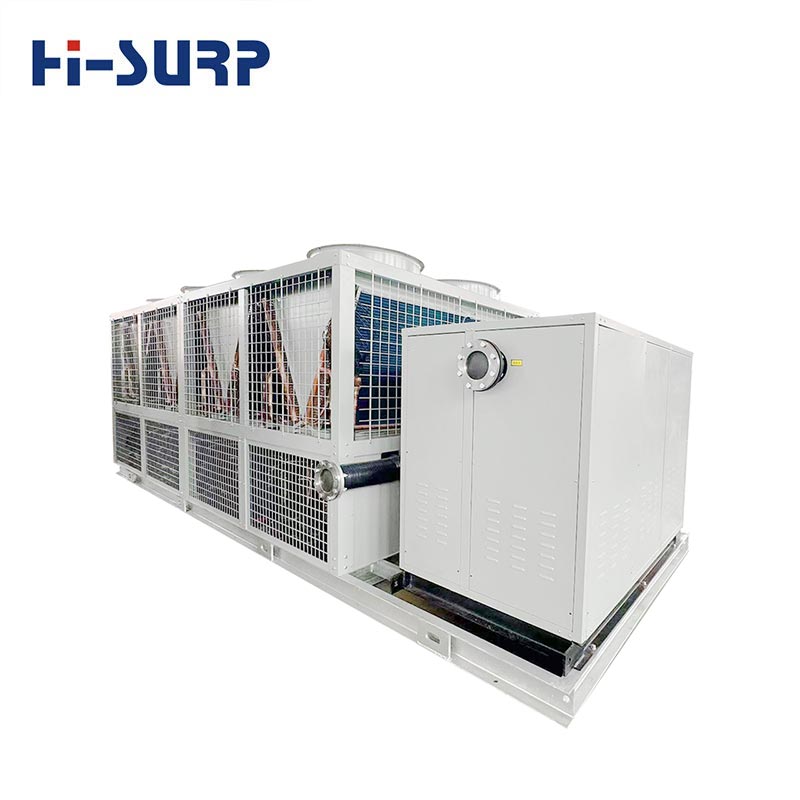

Pompă de căldură răcită cu aer EVI

Pompa de căldură răcită cu aer Hisurp EVI este o unitate de înaltă performanță, de înaltă calitate, care adoptă tehnologia de injecție îmbunătățită de vapori (EVI) bazată pe chiller/pompe de căldură tradiționale răcite cu aer. Este potrivit în special pentru proiectele cu cerințe mari de capacitate de încălzire în medii cu temperatură scăzută (cum ar fi regiunile nordice, climatele reci sau scenariile de încălzire a proceselor).

Ce este EVI

EVI (injecție îmbunătățită de vapori) pentru pompa de căldură răcită cu aer EVI este o tehnologie care îmbunătățește compresorul performanta prin injectie intermediara de gaz (electro-injectie). Principiul său de bază este:

  • În timpul procesului de compresie a compresorului, o porțiune de vapori de agent frigorific, procesată de un intermediar se introduce schimbătorul de căldură;
  • Aceasta crește debitul masic de refulare și entalpia compresorului;
  • îmbunătățind astfel semnificativ capacitatea de încălzire la temperatură scăzută și eficiența sistemului.

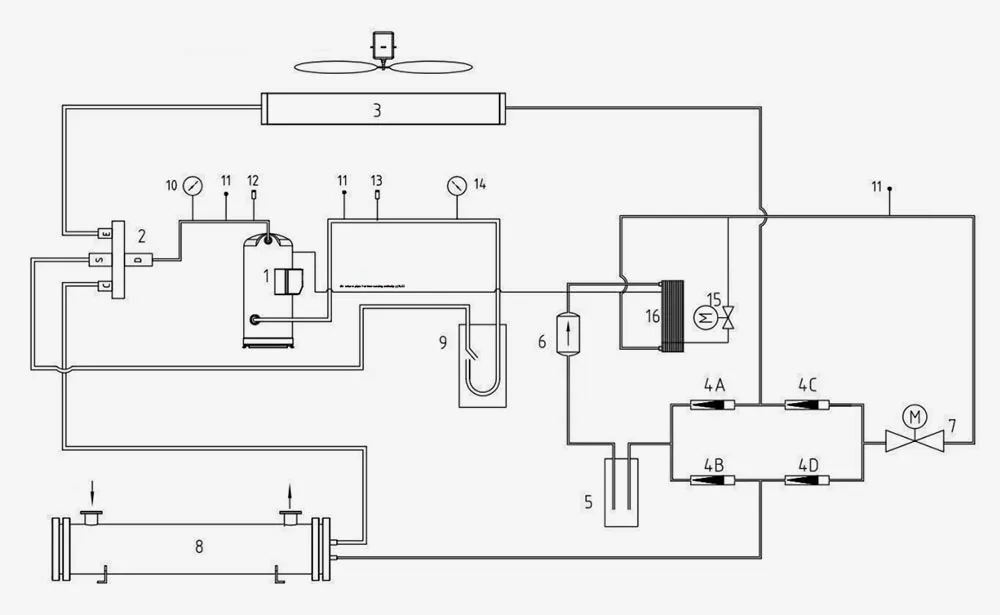

Cum funcționează pompa de căldură răcită cu aer EVI

  • 1. Compresor scroll
  • 2. Supapă cu patru căi
  • 3. Schimbător de căldură pe partea de aer
  • 4. Supapă de reținere
  • 5. Rezervor de lichid de înaltă presiune
  • 6. Filtru uscat
  • 7. Supapă de expansiune electronică
  • 8. Schimbător de căldură cu carcasă și tub
  • 9. Separator gaz-lichid
  • 10. Contor de înaltă presiune (omis)
  • 11. Supapă cu ac de proces
  • 12. Comutator de înaltă presiune
  • 13. Comutator de joasă presiune
  • 14. Contor de joasă presiune (omis)
  • 15. Supapă de expansiune electronică pentru creșterea entalpiei
  • 16. Economizor de creștere a entalpiei de gaz


Notă: Linia dublă este ciclul de refrigerare, linia simplă este ciclul de creștere a entalpiei jetului

How does EVI Air Cooled Heat Pump work

În timpul funcționării de încălzire a pompei de căldură cu răcire cu aer EVI durabilă, calea de circulație a agentului frigorific este: compresor 1 → supapă cu patru căi 2 → schimbător de căldură manșa și tub 9 → supapă de reținere 4B → rezervor de lichid de înaltă presiune 5 → filtru uscat 6 → supapă de expansiune electronică 7 → supapă de reținere 4C → schimbător de căldură pe partea de aer 3 → supapă cu patru căi 2 → gaz-lichid separator 9 → compresorul 1

Circuitul de creștere a entalpiei jetului este: Ieșire schimbător de căldură cu plăci → dilatare electronică de creștere a entalpiei supapă → placă schimbător de căldură → amortizor → compresor

Această diagramă este un singur sistem, iar celălalt sistem este în concordanță cu acest sistem.

Caracteristici

Strong Heating Capacity at Low Temperatures

Capacitate mare de încălzire la temperaturi scăzute

Pompele de căldură obișnuite răcite cu aer înregistrează o scădere semnificativă a performanței sub -5℃.
Pompele de căldură avansate EVI răcite cu aer pot funcționa stabil la temperaturi ambientale de -20℃ sau chiar mai mici.

Significantly Improved Heating Capacity

Capacitate de încălzire îmbunătățită semnificativ

Capacitatea de încălzire este crescută cu 20% ~ 40% în condiții de temperatură scăzută.

Higher Energy Efficiency

Eficiență energetică mai mare

COP îmbunătățit și consum redus de energie de operare.

Safer Compressor Operation

Funcționare mai sigură a compresorului

Reducerea eficientă a temperaturii de evacuare, minimizând riscul de supraîncălzire.

Pregătirea înainte de instalare

1. Când este transportată la locul de instalare, pompa de căldură răcită cu aer EVI va fi verificată cu atenție conform listei de ambalare pentru toate articolele. În cazul în care există deteriorări sau piese lipsă, aceasta va fi informată imediat fabricii Hisurp.
2. Utilizatorul trebuie să furnizeze o fundație rigidă nedeformabilă sau o bază de beton. Fundația trebuie să fie plană și să poată suporta însăși greutatea pompei de căldură răcită cu aer EVI: pentru întreaga unitate, aceasta poate fi amplasată direct pe grinda portantă conform desenului (vezi I atașat).
3. Pompa de căldură răcită cu aer EVI poate fi amplasată într-un loc bine ventilat, cum ar fi acoperișul, balconul sau orice ocazie convenabilă de instalare în apropierea locurilor de aer condiționat. Ar trebui să existe suficient spațiu de ventilație în jurul unității și nu trebuie să existe mai puțin de 1,5 metri spațiu în jurul față și din spate, în stânga și în dreapta unității. Nu ar trebui să existe obstacole care să afecteze fluxul de aer care iese la 5 metri de orificiul de evacuare a aerului. Distanța dintre unitate și suprafața de intrare a aerului a unității nu trebuie să fie mai mică de 3 metri pentru a preveni interferențele reciproce ale fiecărei unități și pentru a afecta performanța normală a unității (vezi atașat II).
4. Conductele de conectare ale pompei de căldură răcite cu aer EVI și unitatea în sine trebuie pregătite conform standardelor locale HVAC.

Cazuri de proiect

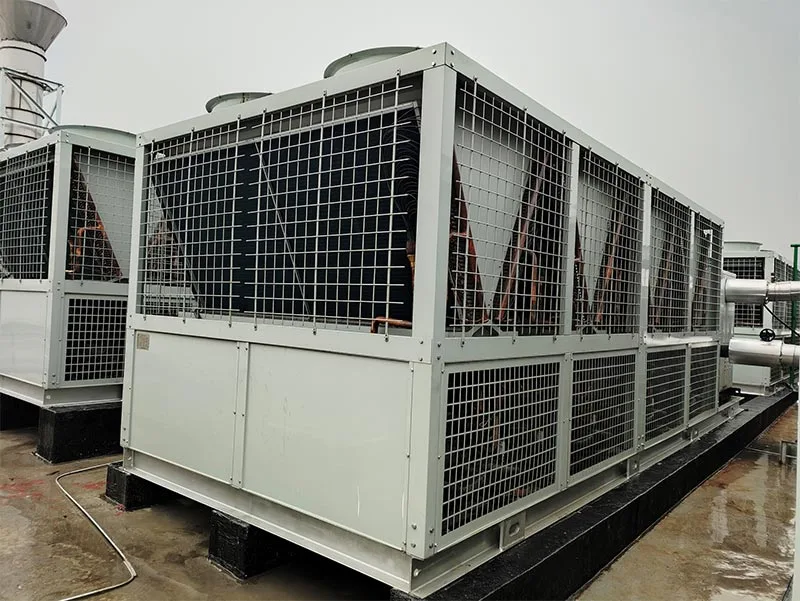

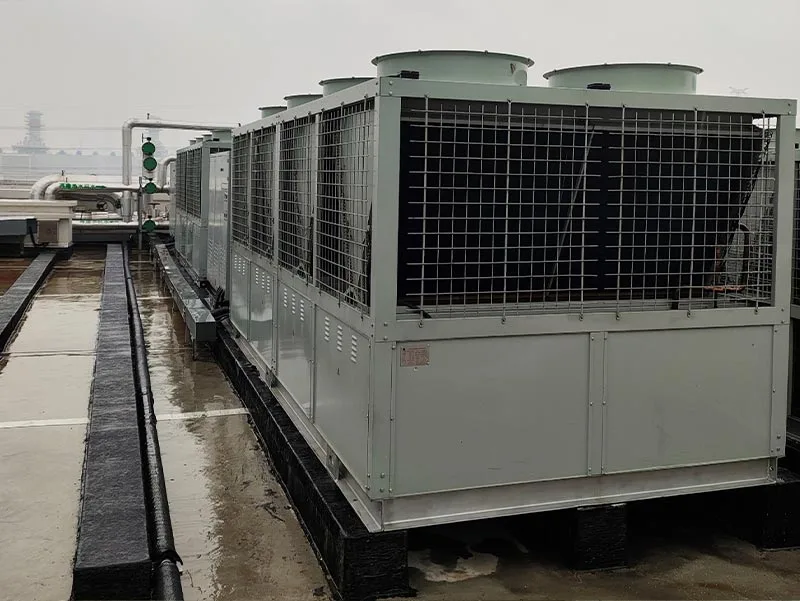

Pompele de căldură răcite cu aer EVI sunt instalate pe acoperiș.

Project CasesProject Cases
: Pompă de căldură răcită cu aer EVI
